目录

一．产品介绍......................................2

二．使用说明......................................2

三．维修保养......................................2

四．售后技术服务..................................4

一、 产品介绍

此电动旋转台主要由底座、蜗轮、蜗杆、台面、钢件、电机等组成，其功能是实现物体角度变化的自动化控制，

其特点是运动精度高、承载较大、寿命长等，主要应用于科研、实验室、工业等多种领域。

二．使用说明

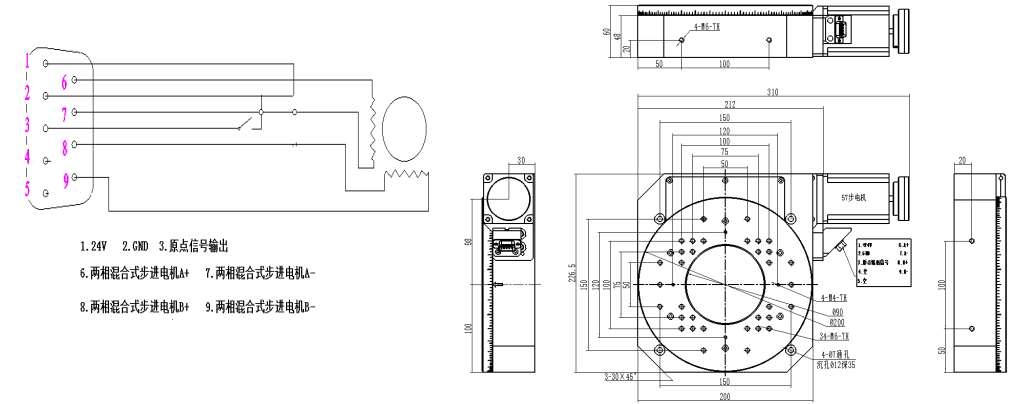

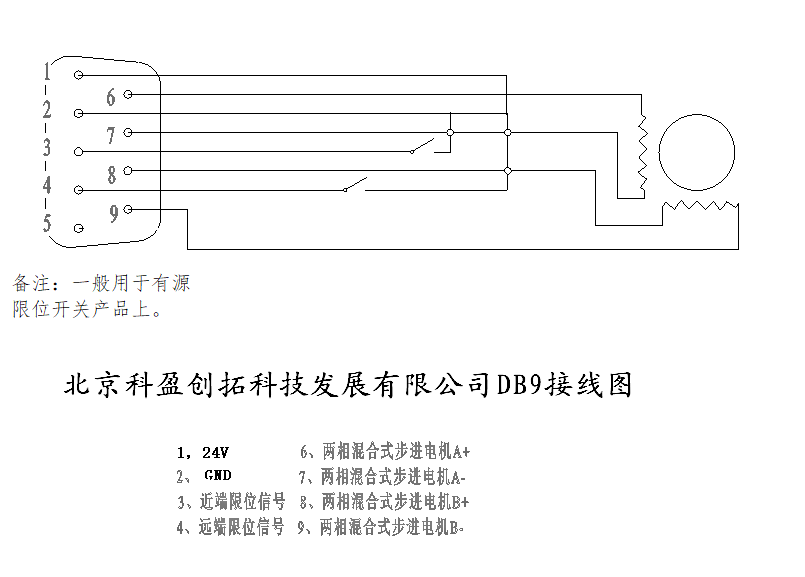

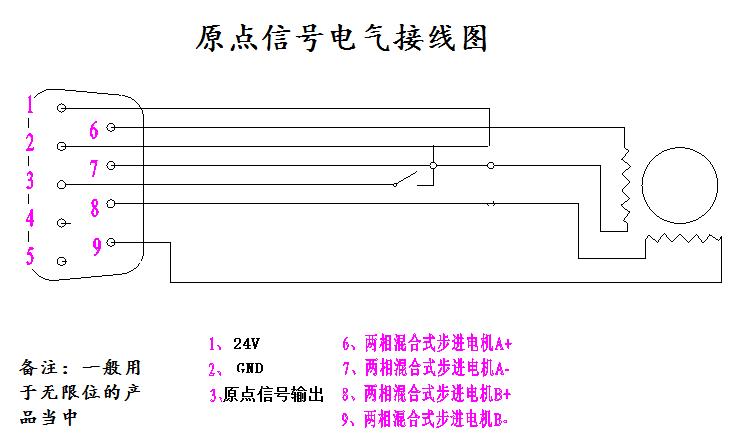

1、    电气电路（接线定义）和外形尺寸图

2、 手动调整：在断电及不带电的情况下，可使用手轮进行手动调整。

3、 安装说明：底部有标准孔距的通孔，方便安装固定，如上尺寸图示：

4、 电机参数：电压：24V，电流：1.5A，步距角：1.8度。

★注意：此产品不防水、不防尘，请注意使用环境和及时的保养。

三、 维修保养

1、产品保养

 在使用产品的过程中，需要对产品进行不定期的保养，并根据使用频  率和运行速度调整保养周期；在每天八小时正常

使用时（速度15゜/s），建议产品运行200小时，做一次保养，如运行速度较正常使用速度快，视情况缩短保养周期；保养

内容为查看蜗轮、蜗杆、轴承等是否缺少润滑脂（需将台面固定螺丝卸下即可查看），如缺少及时加润滑脂；并确认产品

的精度（无空回、运动间隙）无问题即可。

2、产品维修

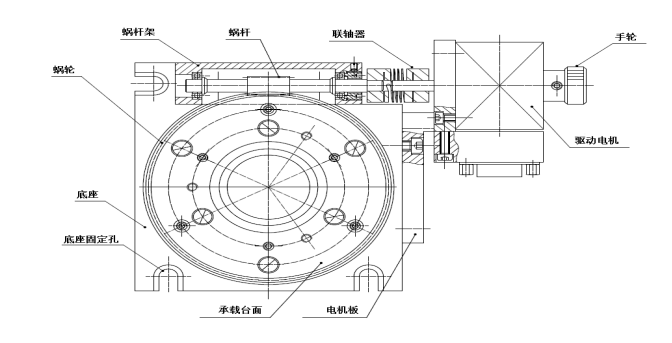

产品原理图如下

故障分析

▲如以上不能解决您的问题，请及时联系售后！

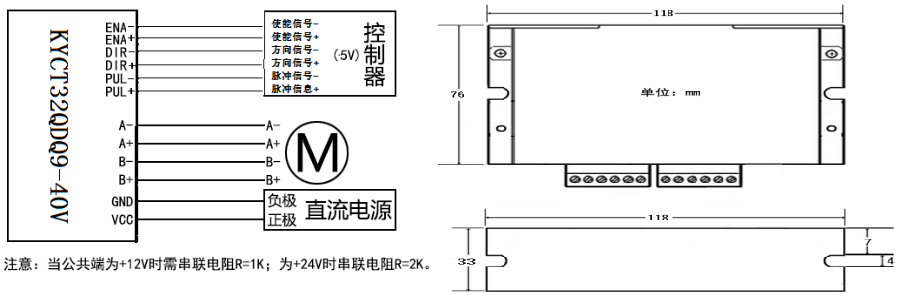

3.KYCT32M4A驱动器尺寸图和接线示意图：

四、 售后技术服务

  1、相关外形尺寸图可在以下网站或者关注微信公众号查询

   （北京科盈创拓科技发展有限公司  官网主页）

                    http://www.bjkyct.cn

2. 售后服务：

    技术咨询：

    电气咨询：

▇返修备忘录（请在返修时填写如下内容）

目录

一．产品介绍......................................2

二．使用说明......................................2

三．维修保养......................................2

四．售后技术服务..................................4

一、 产品介绍

此电动旋转台主要由底座、蜗轮、蜗杆、台面、钢件、电机等组成，其功能是实现物体角度变化的自动化控制，

其特点是运动精度高、承载较大、寿命长等，主要应用于科研、实验室、工业等多种领域。

二．使用说明

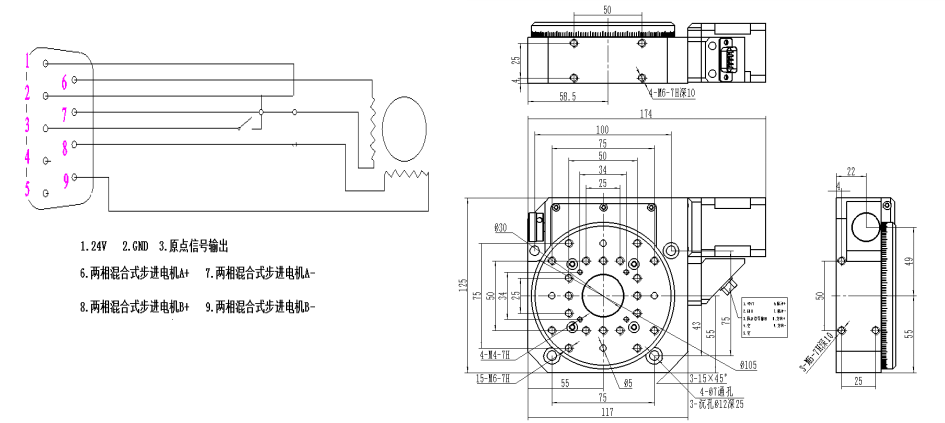

1、    电气电路（接线定义）和外形尺寸图

2、 手动调整：在断电及不带电的情况下，可使用手轮进行手动调整。

3、 安装说明：底部有标准孔距的通孔，方便安装固定，如上尺寸图示：

4、 电机参数：电压：24V，电流：1.5A，步距角：1.8度。

★注意：此产品不防水、不防尘，请注意使用环境和及时的保养。

三、 维修保养

1、产品保养

 在使用产品的过程中，需要对产品进行不定期的保养，并根据使用频  率和运行速度调整保养周期；在每天八小时正常

使用时（速度15゜/s），建议产品运行200小时，做一次保养，如运行速度较正常使用速度快，视情况缩短保养周期；保养

内容为查看蜗轮、蜗杆、轴承等是否缺少润滑脂（需将台面固定螺丝卸下即可查看），如缺少及时加润滑脂；并确认产品

的精度（无空回、运动间隙）无问题即可。

2、产品维修

产品原理图如下

故障分析

▲如以上不能解决您的问题，请及时联系售后！

3.KYCT32M4A驱动器尺寸图和接线示意图：

四、 售后技术服务

  1、相关外形尺寸图可在以下网站或者关注微信公众号查询

   （北京科盈创拓科技发展有限公司  官网主页）

                    http://www.bjkyct.cn

2. 售后服务：

    技术咨询：

    电气咨询：

▇返修备忘录（请在返修时填写如下内容）

目录

一．产品介绍......................................2

二．使用说明......................................2

三．维修保养......................................2

四．售后技术服务..................................4

一、 产品介绍

此电动旋转台主要由底座、蜗轮、蜗杆、台面、钢件、电机等组成，其功能是实现物体角度变化的自动化控制，

其特点是运动精度高、承载较大、寿命长等，主要应用于科研、实验室、工业等多种领域。

二．使用说明

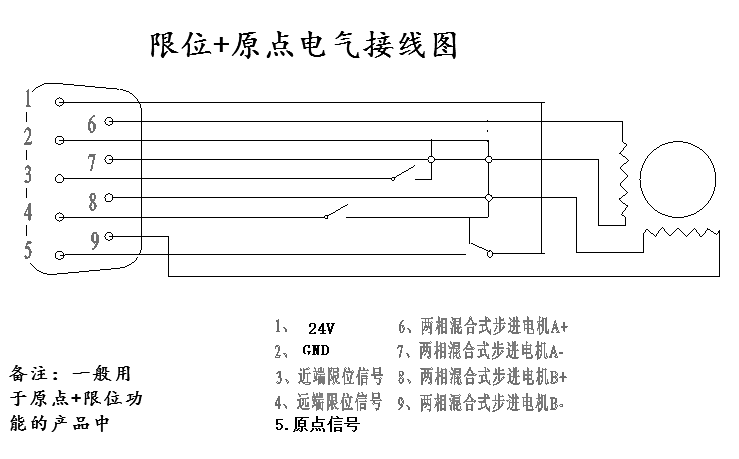

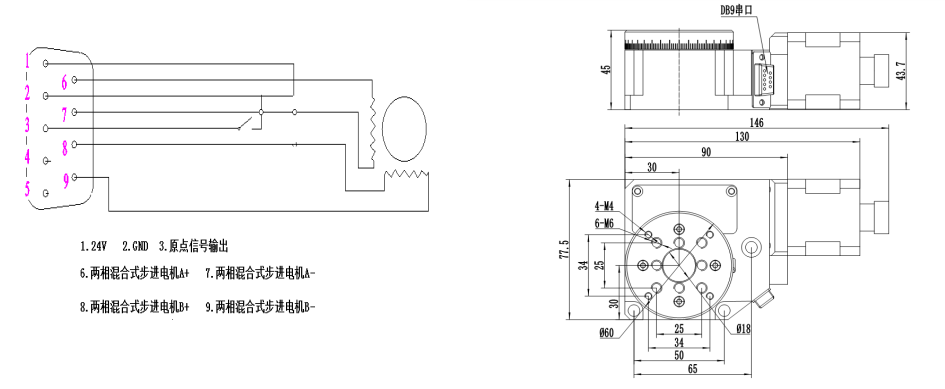

1、    电气电路（接线定义）和外形尺寸图

2、 手动调整：在断电及不带电的情况下，可使用手轮进行手动调整。

3、 安装说明：底部有标准孔距的通孔，方便安装固定，如上尺寸图示：

4、 电机参数：电压：24V，电流：1.5A，步距角：1.8度。

★注意：此产品不防水、不防尘，请注意使用环境和及时的保养。

三、 维修保养

1、产品保养

 在使用产品的过程中，需要对产品进行不定期的保养，并根据使用频  率和运行速度调整保养周期；在每天八小时正常

使用时（速度15゜/s），建议产品运行200小时，做一次保养，如运行速度较正常使用速度快，视情况缩短保养周期；保养

内容为查看蜗轮、蜗杆、轴承等是否缺少润滑脂（需将台面固定螺丝卸下即可查看），如缺少及时加润滑脂；并确认产品

的精度（无空回、运动间隙）无问题即可。

2、产品维修

产品原理图如下

故障分析

▲如以上不能解决您的问题，请及时联系售后！

3.KYCT32M4A驱动器尺寸图和接线示意图：

四、 售后技术服务

  1、相关外形尺寸图可在以下网站或者关注微信公众号查询

   （北京科盈创拓科技发展有限公司  官网主页）

     http://www.bjkyct.cn

2. 售后服务：

    技术咨询：

    电气咨询：

▇返修备忘录（请在返修时填写如下内容）

   精密转台的基础保养The basis of the precision turntable：

         精密转台属于高精度仪器，对其使用过程中出现因时间老化发生相关质量问题，则需定期维护保养，其工作是非常的重要和认真对待。根据相关机械运行原理，机械结构在使用一定周期后会出现相应的老化现象，会出现相关质量问题，优其是精密设备。为保证设备能高效，高质量的运行工作，则需对相应结构部件进行一定的维护保养。其主要维护保养工作主要是对其运动结构件进行加入一定的润滑济，使其在工作运行中减少磨擦，增加机械运动寿命。维护保养主要结构件：精密转台是由蜗轮蜗杆相互运动磨擦产生一定的动能传动，则需主要对其进行定期维护保养。主要是对其进行加注高效能，不易挥发的高质润滑脂，使其减少蜗轮蜗杆在运动产的磨损率，从而增加相应机械寿命。其维护保养周期为：连续工作约为500个小时，参考速度度：15°/S。可根据具体情况进行做一定的周期性检查，如发现无异常和无需加注润滑脂保养时，可延续到下个周期。并且每天工作结束应对其进行检查，防止在工作过程出现异常现象。如有问题及时处理，以免影响其精度及工作。

        具体的维护方式如下：

       1，拆卸开旋转台右边的维修板上的固定螺丝，取下盖板，查看涡轮蜗杆润滑情况。当蜗杆有光亮看不到有润滑油时，则需及时加注润滑油（油脂是润滑耐磨润滑油，参考市场高粘度，不易挥发高速度油脂即可）。

       2，由于蜗杆是高速旋转，蜗杆轴承磨损会较为严重。所以要经常检查轴承的磨损情况。较为简易保养方法是；取下电机板、电机、蜗杆架盖板上拆装固定螺丝，旋转蜗杆后端手轮，无卡顿现象说明轴承没有问题，装回所有部件即可。

       3，在对蜗轮蜗杆进行维护保养时，轴承也相应定期加注相应机油进行润滑，（采用普通机油即可）。轴承更换根据以是否损环为依据进行。叛定方式有；1当精密转台的蜗杆架发生异常时，需急时进行检查维护或更换。2出面旋转不顺畅，感觉轴承运转时，有顿挫感，则应该更换轴（此状况在拆除蜗杆架时，可用手感觉出来）。除以上重点维护保养外，也需进行对其它机械结构进行维护，在可见的钢材料零部件中加入相关的机油进行保护，主要是防止生透。

                                                                                                                                            北京科盈创拓科技发展有限公司

                                                                                                                                                                技术部制

本公司产品出库转台以步进电机为标准，客户提出更换电机时，生产部会按客户要求进行拆掉电机，更换相关电机板，联轴器，配置相关螺钉等措施。客户收到转台安装伺服电机时，需要注意以下事项，以防安装电机出现事同轴，有异响等问题。

    首先需把电机板和联轴器拆下来，把联轴器和电机固定板一起装在电机上，并固定牢靠。然后把电机板，电机，联轴器等装配好的配件，先把联轴器与蜗杆连接好，以电机板紧靠精密转台基座为佳，然后安装电机板下的安装螺钉，并固定牢靠。最后把联轴器蜗杆端的螺钉紧牢，不能让其䡆动或是掉出来。

    以上简单步骤为更换电机时的一种电机与蜗杆轴较正方法。如有特殊情况，可咨询公司相关技术人员。

                                                                                                                                                      北京科盈创拓科技发展有限公司

                                                                                                                                                                生产指导部
